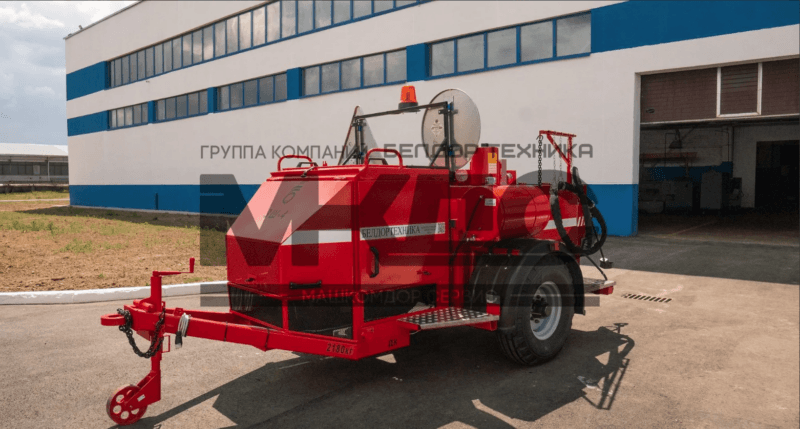

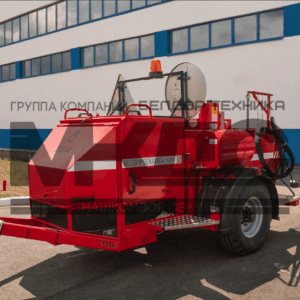

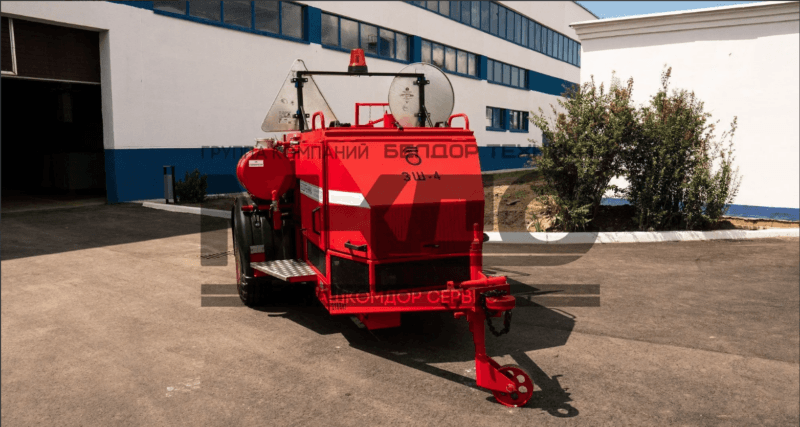

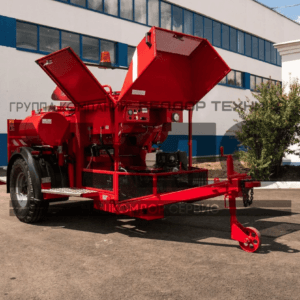

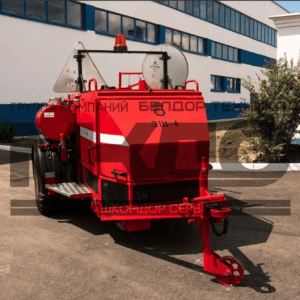

Заливщик швов предназначен для разогрева и подачи под давлением битумно-эластомерных герметизирующих мастик при выполнении работ по герметизации трещин, швов и гидроизоляции при ремонтно-строительных работах на автомобильных дорогах, аэродромных покрытиях, мостах, путепроводах.
Основным элементом заливщика является разогревочная емкость цилиндрической формы с вертикальной осью. Разогрев мастики до рабочей температуры осуществляется с помощью дизельной горелки через масляную рубашку, заполненную термомаслом. Подача разогретой мастики осуществляется через подающий шланг и удочку, битумным насосом непогружного типа. Битумный насос не имеет рубашки разогрева, он, вместе с подающей удочкой, подающим шлангом и системой трубопроводов, находится в термоизолированном шкафу и разогревается воздухом, нагреваемым газоотводной трубой топливной горелки.
Гидросистема имеет два независимых контура — гидромотора привода мешалки и гидромотора привода битумного насоса. Основными элементами гидросистемы являются тандемный гидравлический насос и двухсекционный гидрораспределитель со встроенными предохранительными клапанами.
Эксплуатируется машина в диапазоне температур от плюс 5 оС до плюс 40 оС.
Заливщик укомплектован двумя легкосъемными насадками – для заливки швов и для заливки трещин.
Преимущества:
- автономность (нет привязки к носителю / тягачу)
- двигатель Honda (бензин) / Lifan (ДТ) / Loncin (ДТ)
- горелка автоматическая (дизель)
- приводное колесо (опция)
- подогрев битумного рукава (опция)
- усиленная конструкция лопастной мешалки (с реверсом)
- насос битумный (непогружного типа)

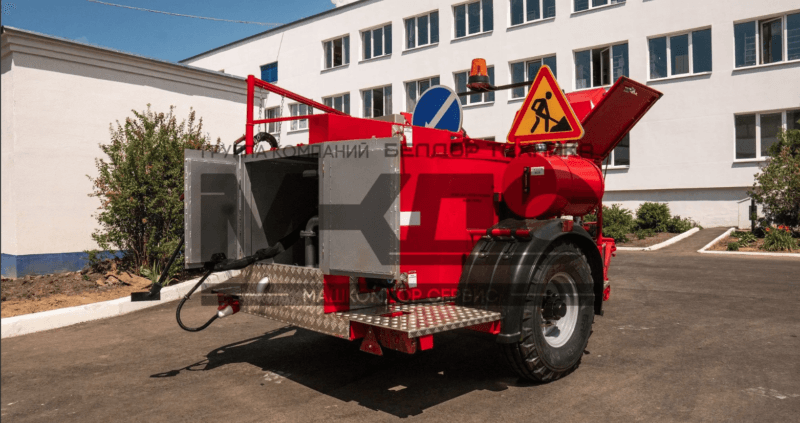

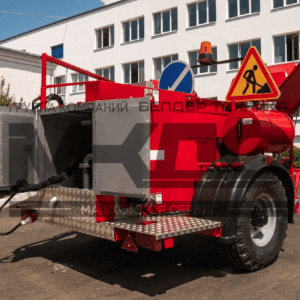

- наличие теплового шкафа
- наличие гидролинии для подключения дополнительного гидравлического инструмента
- разогрев материала производится через масляную рубашку
Комплект поставки:
- ЗИП на двигатель (1 ед.)
- Насадки на удочку (для заливки швов и трещин) (2 ед.)

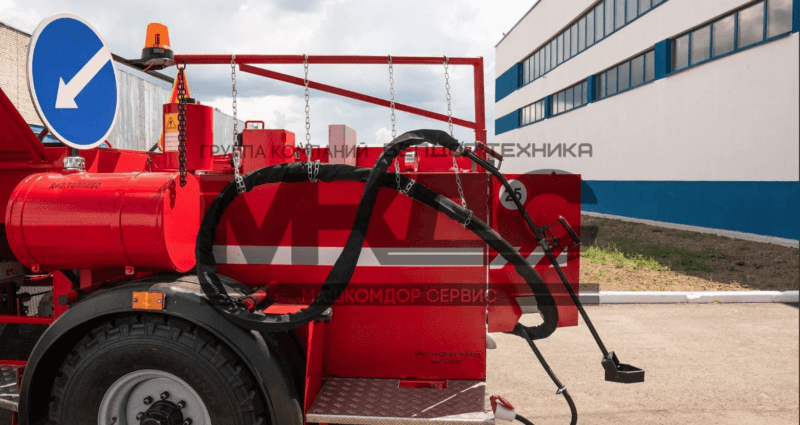

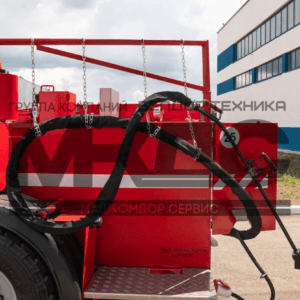

- Битумный шланг с фитингами (2 ед.)
- Аккумуляторная батарея 6СТ-55 (2 ед.)
- Огнетушитель (1 ед.)
- Руководство по эксплуатации (1 ед.)
- Формуляр (1 ед.)
- Паспорт на изделие (1 ед.)
- ПСМ – Паспорт самоходной машины (1 ед.) (документ для гос. регистрации)
Характеристики Заливщика швов ЗШ-4
Тягач, трактор тягового класса: 1,4
Скорость транспортирования, км/ч, (макс.): 25
Длина подающего шланга, м: 0,5 – 5
t мастики, при которой происходит автоматическое отключение горелки: 180°C
t термомасла, при которой происходит автоматическое отключение горелки: 300°C
Объем бака для мастики, л: 403
Объем заливаемого термомасла, л: 98
Геометрический объем бака для термомасла, л: 120
Время разогрева мастики до рабочей температуры, ч, (макс.): 2,5
Расход топлива горелкой, л/ч, (макс.): 7
Рабочая температура мастики, °C, в зависимости от марки мастики: 170 – 190
Двигатель: Honda / Lifan / Loncin
Тип битумного насоса: не погружной
Максимальная рабочая температура, °C: 200
Аккумуляторная батарея 6СТ55, шт: 2
Масса конструктивная, кг: 1630
Масса эксплуатационная, кг: 2180
Электрооборудование рабочее: с питанием от генератора заливщика напряжением 24В
Электрооборудование сигнальное: с питанием от трактора напряжением 12В
